涤纶纤维表面光滑，与棉纤维间的抱合力较差，涤棉混纺织物在加工和使用过程中，在受到机械外力、摩擦力的作用时，棉纤维容易从纤维束中脱落或被拉断，使得纤维端部暴露出来，在织物表面产生绒毛，而涤纶纤维的强力和抗弯性能好，使得绒毛不能及时从织物表面脱落，并揉合在一起形成毛球。这些毛球易吸附灰尘、污物造成织物光泽黯淡，从而严重影响外观质量和服用性能。

水性聚氨酯树脂整理是提高涤棉针织物抗起毛起球较为有效的方法之一。将水性聚氨酯树脂整理到织物上能在纤维表面交联成网状膜，使纤维表面包裹上一层树脂膜，这层树脂膜能够使纤维末端黏附于纱线上，并且树脂膜具有较好的耐磨性，整理后织物与物体摩擦时，使得纤维不易断裂形成毛茸，并能减少纤维之间的相对滑移，从而有效地提高织物的抗起毛起球性能。但处理后的织物一般会有强力下降、手感较硬和色光变化等突出问题。氨基硅油能赋予织物良好的柔软性，用有机硅对聚氨酯进行改性，合成所得的抗起毛起球剂兼具有机硅和聚氨酯的优良性能，可以弥补聚氨酯的诸多不足。

织物：涤棉混纺针织物（400g/m2，80/20，市售）。

试剂：异佛尔酮二异氰酸酯（IPDI）、二月桂酸二丁基锡（DBTDL）、二羟甲基丙酸（DMPA）、丙酮、三乙胺（TEA）（均为化学纯，国药集团化学试剂有限公司），聚丙二醇（PPG-1000）（江苏海安石油化工厂），端氨基硅油（自制，相对平均分子质量4000）。

仪器：Avance 400MHz型核磁共振波谱仪（美国Varian公司），Nicolet 5700智能型傅里叶变换红外光谱仪（美国ThermoNicolet公司），FB-AUTO-AKES自动表面测试仪（日本KES公司），Mathis LTE-S焙烘小样机（广东佛山市群展贸易有限公司），YG401G型织物平磨仪，YG（B）022D自动织物硬挺度试验仪（温州大荣纺织仪器厂）。

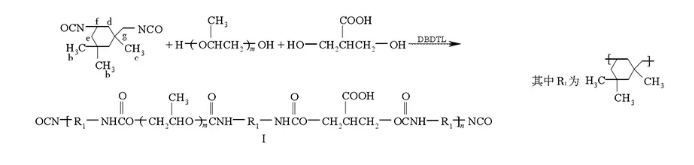

在装有温度计、搅拌器、回流冷凝管的反应釜中加入计量的PPG-1000，升温至100℃，开启真空泵，在-0.07～-0.08MPa下真空除水2h，降温至80℃，加入计量的IPDI、适量丙酮，通入氮气保护，保温反应2h后加入计量的扩链剂DMPA，扩链反应1.5h，得到聚氨酯预聚体。反应方程式如下：

将聚氨酯预聚体体系降温至30℃，并在降温过程中加入丙酮调节黏度，在搅拌条件下滴加端氨基硅油进行改性（加料完毕后继续保温反应2h），得到有机硅改性聚氨酯；加入计量的TEA，快速搅拌中和30min，最后加入计量的去离子水高速搅拌乳化分散50min，制得有机硅改性聚氨酯乳液。反应方程式如下：

二浸二轧（整理剂60g/L，pH=6，轧液率80%）→预烘（100℃，2min）→焙烘（160℃，2min）。

红外光谱（FTIR）：KBr压片制样，用智能型傅里叶变换红外光谱仪测定。

核磁共振氢谱（HNMR）：将样品放入烘箱中，105℃恒温5h后，用核磁共振波谱仪测试。氘代氯仿（CDCl₃）作溶剂，四甲基氯硅氧烷（TMS）作内标。

扫描电镜（SEM）：用TM3030扫描电镜进行分析。

弯曲刚度：参照ZBW 04003-87《织物硬挺度试验方法斜面悬臂法》，在自动织物硬挺度试验仪上进行测试。

表面摩擦性能：参照FZ/T 01054-2012《织物表面摩擦性能的试验方法》，在自动表面测试仪上进行测试。

抗起毛起球性：参照GB/T 4802《纺织品织物表面起毛起球性能测定》，在织物平磨仪上进行测试。

离心稳定性：将乳液放入离心管，5000r/min离心15min，观察是否分层和漂油。

参考文献：

徐炜、肖一鸣、周向东.涤棉针织物抗起毛起球整理剂的合成及应用.2019.
